台电W900无线摄像头 拆解图锦

    为了更好地了解台电W900无线摄像头，笔者对其进行了拆解工作。拆解过程比较费力，由于其内置了图像传感器等元件，笔者不建议普通用户进行拆解。

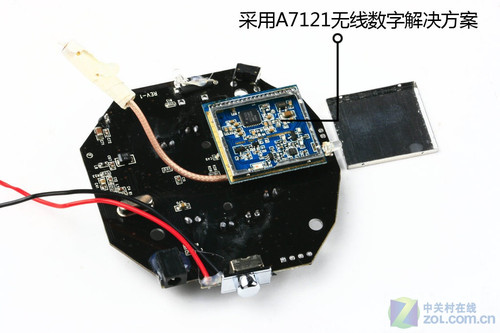

    由于W900作为无线摄像头的突破性设计，这款产品的构造也是与众不同。可以通过下面的拆解图锦看到，摄像头采用了整套台湾笙科电子A7121无线数字解决方案。

    A7121芯片是适用于2.4G ISM频段的射频收发芯片，芯片集成FIFO缓存器、RSSI场强检测、1CH电压检测ADC、温度Sensor.可提供高达3Mbps的数据输数率，适用于无线数字音频、无线数字视频、无线话筒等。

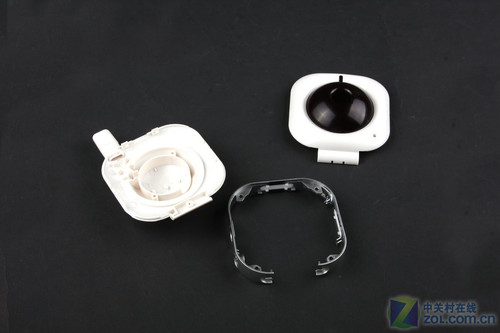

台电W900无线摄像头 外壳拆解

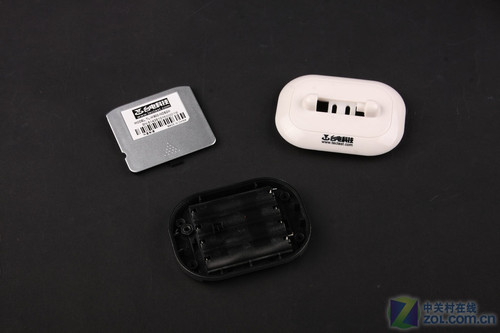

台电W900无线摄像头 底座拆解


台电W900无线摄像头 镜头特写

台电W900无线摄像头 拆解图锦

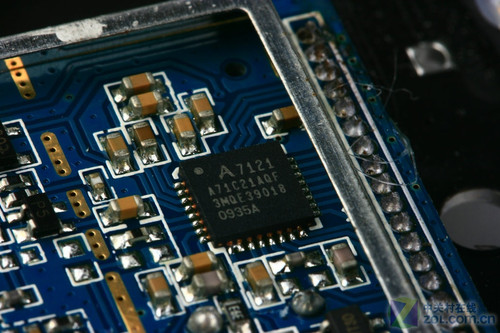

台电W900无线摄像头 芯片特写

台电W900无线摄像头 拆解图锦

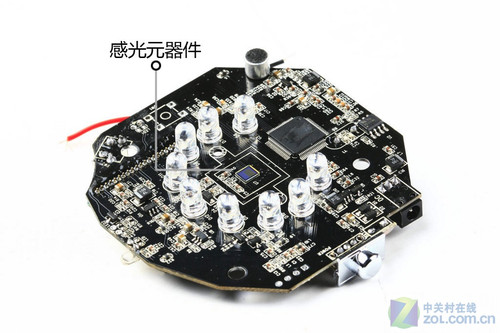

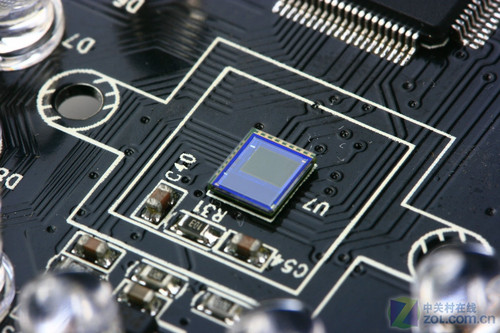

台电W900无线摄像头 感光器特写


台电W900无线摄像头 接收器端

    通过拆解，我们真实地了解了这款摄像头的各部分元器件，这是不小的收获。让我们通过下面的功能测试来看看台电W900的实际工作效果。
